使用车内诊断对安装和连接在车辆上的电池进行充电，输入测试参数，由车辆VIN或生产年份、品牌和型号确定。
注意：车内诊断始终将车内电池与车辆的VIN相关联。
在测试期间的任何时候，点击
返回到上一屏或点击
返回到主菜单。
电池测试
1. 将诊断仪线夹连接到蓄电池端子。
2. 在主菜单上，点击车内诊断。输入车辆识别码（VIN）。
3. 使用连接的扫描仪(可选)扫描VIN码，通常位于驾驶员车门内侧。也可以手动输入VIN。为了更好获得VIN，请使用位于驾驶员侧门框上的条形码。VIN也显示在挡风玻璃左下侧和仪表盘左侧。
注意：请参阅附录的推荐扫描步骤和VIN扫描帮助
手动输入：使用屏幕上的键盘，手动输入17位VIN，然后点击下一个。
在键盘上输入字母数字字符时，数字计数器将对其进行计数。
4. 基于车辆VIN，编辑电池信息。只有设备列表中可选择的车型才是标定过的车型，才能支持远端子测试。
如果显示参数信息正确，单击“下一个”开始电池测试或“重置”将参数恢复出厂设置。
5. 点击每个参数显示框，从显示的列表中选择正确的信息。
注意：有关完整参数说明，请参阅附录B。
注意：点击“查找电池”，可根据车辆名称(VIN)或选择的车辆年份、品牌和型号搜索电池位置。
在充电之前，充电器执行一系列测试以确定电池的整体状况。这些步骤包括测量电池环
境温度、启动健康、储存容量、充电接受度，并对电池进行负载测试。
测试结果随后显示在屏幕上。
6. 电池测试结果
使用车内诊断对安装和连接在车辆上的电池进行充电，输入测试参数，由车辆VIN或生产年份、品牌和型号确定。
注意：车内诊断始终将车内电池与车辆的VIN相关联。
在测试期间的任何时候，点击 返回到上一屏或点击 返回到主菜单。
电池测试
1. 将诊断仪线夹连接到蓄电池端子。
2. 在主菜单上，点击车内诊断。输入车辆识别码（VIN）。
3. 使用连接的扫描仪(可选)扫描VIN码，通常位于驾驶员车门内侧。也可以手动输入VIN。为了更好获得VIN，请使用位于驾驶员侧门框上的条形码。VIN也显示在挡风玻璃左下侧和仪表盘左侧。
注意：请参阅附录的推荐扫描步骤和VIN扫描帮助
手动输入：使用屏幕上的键盘，手动输入17位VIN，然后点击下一个。
在键盘上输入字母数字字符时，数字计数器将对其进行计数。

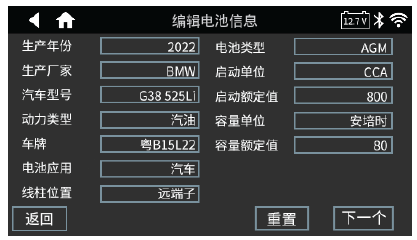

4. 基于车辆VIN，编辑电池信息。只有设备列表中可选择的车型才是标定过的车型，才能支持远端子测试。
如果显示参数信息正确，单击“下一个”开始电池测试或“重置”将参数恢复出厂设置。
5. 点击每个参数显示框，从显示的列表中选择正确的信息。
注意：有关完整参数说明，请参阅附录B。
注意：点击“查找电池”，可根据车辆名称(VIN)或选择的车辆年份、品牌和型号搜索电池位置。
在充电之前，充电器执行一系列测试以确定电池的整体状况。这些步骤包括测量电池环
境温度、启动健康、储存容量、充电接受度，并对电池进行负载测试。
测试结果随后显示在屏幕上。

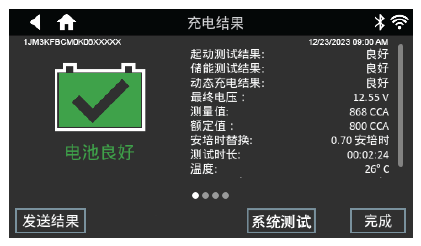

6. 电池测试结果

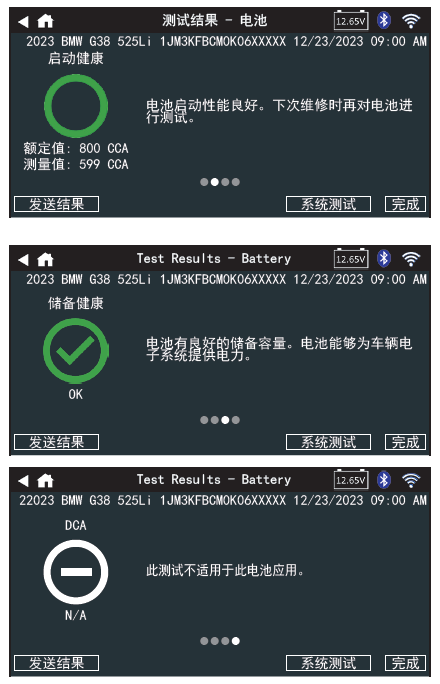

图标用颜色表示状态。
- 绿色: 所有测试参数均已完成并已通过。
- 红色: 蓄电池未通过测试。
- 黄色：某些测试参数可能需要进一步测试。
- 白色：执行测试所需的数据不足。注意: 完整的测试结果解释，请参阅测试结果决策表。
点击“发送结果”，将测试结果发送到已配置的打印机。若要返回主界面，请点击“完成”
或“系统测试”继续。
注意: 完整的测试结果解释，请参阅测试结果决策表。
系统测试
1. 启动车辆的发动机，使其怠速运转。
2. 确保所有配件（远关灯/通风鼓风机等）均已关闭，点击下一个。
3. 测试仪测试交流发电机输出。
4. 当提示时，使发动机旋转并保持在2000到3000 rmp之间，然后点击下一个。分析仪再次测试交流发电机输出。
5. 当提示时，使发动机怠速运转。
6. 打开远光灯和通风鼓风机，点击下一个。
7. 测试仪测试交流发电机输出。
8. 当提示时，使发动机旋转并保持在2000到3000 rmp之间，然后点击下一个。
9. 分析仪再次测试交流发电机输出。
10. 当提示时，关闭所有负载并使发动机怠速运转。
11. 点击下一个显示测试结果。
系统测试结果

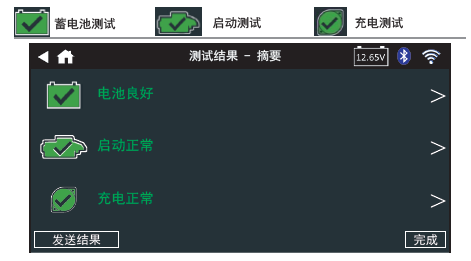

系统测试后，显示 “测试结果-摘要”屏幕。点击
查看每个测试部分的详细测试结果。
注意：完整的测试结果解释，请参阅测试结果决策表。
8. 点击“发送结果”，将测试结果发送到已配置的打印机。若要返回主界面，请点击“完成”或主页返回主菜单。
